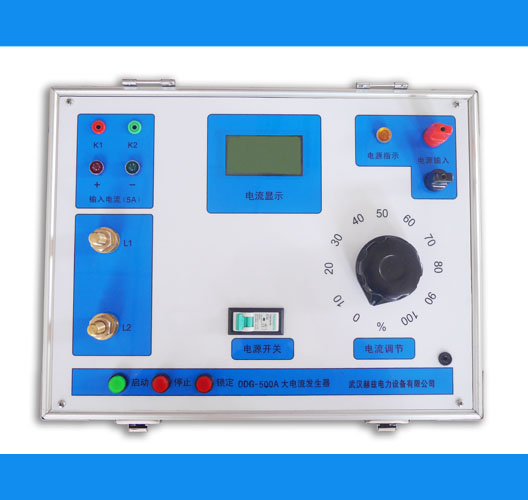

一、DDG-500A大电流发生器产品简介

DDG-500A大电流发生器（简称：升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，DDG-500A大电流发生器具有输出功率大，体积小，重量轻等优点。主要用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

二、DDG-500A大电流发生器特点及主要功能

◆ 采用美观大方的PVC面板

◆ 直接显示一次电流、二次电流的测试值，便于试验观察及记录。

◆ 测量精度高: 0.5级

◆ 功率大、体积小、带负载能力强

◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

◆ 电压电流六位半液晶显示，显示精度更高，实验结果更准确 (国内唯一)

◆ 128*64点阵液晶显示，显示数据更直观，读数更快捷（国内唯一）

◆ 仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的读数（国内唯一）

◆ 极性测量，互感器极性自动测量，无需单独实验（国内唯一）

◆ 新增自锁功能（国内唯一）

◆ 变比自动检测功能

三、DDG-500A大电流发生器技术指标

1) 环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

2) 输入电压： AC220V ±10%

3) 功    率：5KVA

4) 输出电流： AC0～500A 无级可调、面板带数显电流表

5) 输出电压：> 5V

6) 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于 0.3%。标准正弦波。

7) 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。

8) 输出电流方式：真有效值连续可调；

9) 电流稳定度：0.2%

10) 结构形式: 一体

11) 接线方式：根据要求

12) 电流稳定度：0.2%；

13) 保护设置：过流、过压；

四、DDG-500A大电流发生器产品清单

主机     1台

使用说明书       1份

检测报告    1份

产品保修卡、合格证 1份
