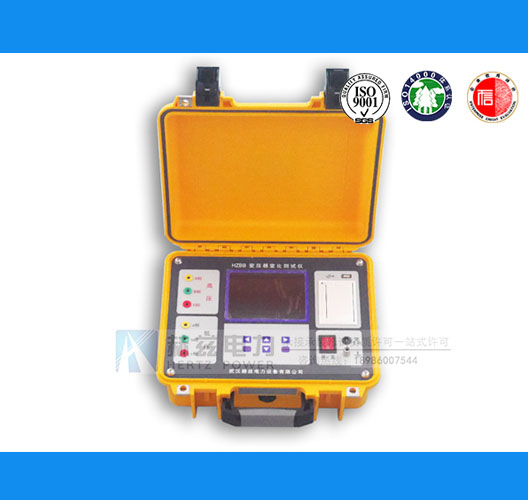

一、HZBB-II变压器变比测试仪（带电池）产品概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国网的预防性试验规程，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值。HZBB-II变压器变比测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，供电采用锂电供电，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。

二、HZBB-II变压器变比测试仪性能特点

2.1交直流两用：锂电池供电或者220V交流充电器供电自适应。

2.2 一次充电，可连续测量100台变压器变比组别。

2.3 智能充电管理，剩余电量显示，低电量报警，背光自动调节，节省电量。

2.4 全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。

2.5 三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。

2.6 具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。

2.7 CT变比极性测试功能。

2.8 单相测试时具有角差测试功能。

2.9 分接档位最高可测试到197档。

2.10 测试量程宽，最高可达10000。

2.11 高低压反接保护功能。

2.12 输出短路保护功能。

2.13不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据500条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

2.14 热敏打印机打印功能，快速、无声。

2.15 体积小、重量轻，方便携带使用。

三、HZBB-II变压器变比测试仪技术指标

3.1 量  程：0.9～10000

3.2 准确度：±(读数×0.1%+2字)(小于等于500)

±(读数×0.2%+2字)(大于500小于等于3000)

±(读数×0.3%+2字)(大于3000)

3.3 分辨率：0.9～9.9999（0.0001） 100～999.99（0.01）  10000及以上（1）

10～99.999（0.001）  1000～9999.9（0.1）

3.4 工作电源：内置电池或外置充电器，充电器使用条件，输入100-240VAC, 50/60Hz

3.5 充电时间：约5小时

3.6 仪器重量：3.5Kg

3.7 仪器体积：260mm(长)×200mm(宽)×160mm(高)

3.8 使用温度：-10℃～50℃

3.9 相对湿度：＜90%，不结露

四、HZBB-II变压器变比测试仪器成套性

1. 主机         1台

2. 电源线      1根

3. 测试线      1套

4. 打印纸      1卷

5. 保险管      若干

6. 使用说明书     1份

7. 检测报告     1份

8. 产品保修卡、合格证  1份
